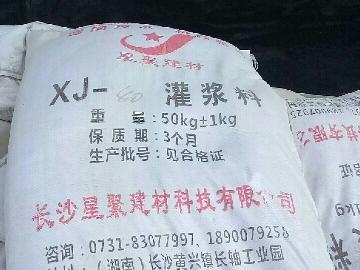

.jpg "隧道用拱顶带模注浆胶(图1)")
隧道地下室注浆与注浆一体机的工作原理是将径向注浆管预埋在小车上，第二层衬砌混凝土施工完成2小时后，通过注浆管进行注浆。时间。灌浆由专用的一体式灌浆和灌浆机进行。该灌浆材料具有微膨胀，高流动性，早期强度，无渗漏，操作时间长的特点。它不仅起到填充型腔的作用，而且可以补偿或修复第二衬砌混凝土的缺陷，提高衬砌混凝土的整体质量。
要求对隧道衬砌拱顶及时注模。隧道衬砌拱顶注浆是为了提高隧道衬砌衬砌质量的完整性和致密性，加强对隧道衬砌衬砌混凝土冲刷和浇筑的监控和管理，掌握支护超挖情况，以及及时执行保管库不**的零件用模具灌浆，以确保保管库内衬结构的完整性。隧道衬砌穹顶带模具灌浆包括一整套新的灌浆工艺，用于隧道衬砌的专用灌浆设备和高性能填充材料。在简化传统灌浆工艺的同时，大大提高了灌浆质量。 ；
2.加水并现场搅拌，省时省力；
3.流动性大，初始截锥流动性为400mm；流动性保持良好，截锥锥度在90分钟内仍大于340mm；
4，早期强度高，十二小时抗弯强度为1.5MPa，抗压强度为4.5MPa；中期强度稳定增加，24小时抗弯强度为4.7MPa，抗压强度为23MPa。
5，产品无分层，无渗漏，稳定性好；
6.产品的微膨胀性，与混凝土和钢筋具有良好的粘结力；
1.灌浆施工前的准备
1.灌浆前应制定施工准备设计和施工技术方案，并在隧道衬砌的顶部使用模具。
2.在灌浆前，应准备计量设备，灌浆和灌浆设备。
3.对于钢筋衬里，绑扎钢筋时应避开注浆孔。
4.安装埋入槽时，应避免注浆孔，埋入槽可沿纵向平移。
2.灌浆工艺流程图
隧道衬砌顶部注模注浆施工技术分析
3. RPC注浆管安装及衬里厚度记录
在安装和定位衬里小车之后，在浇筑衬里混凝土之前，先安装RPC注浆管。从固定法兰垂直穿入RPC灌浆管，使其上端抵靠防水板，并记录穿过固定法兰和小车的RPC管的长度L1，固定法兰和小车模板的厚度为L0 ，以及定位法兰定位法兰外壳的厚度和长度之和为L2（通常为L2 = 1cm 5cm = 6cm），从定位法兰外壳伸出的RPC注浆管的长度为L3，总和为L1，L2和L3的长度是RPC管道的总保留长度L4，切掉RPC管道的多余长度，并在RPC管道的顶端穿过内衬的地方切一个十字，高度为0.5cm宽度为0.3厘米。拱顶衬里的厚度L是埋入式RPC管的净长度：
L = L4-L3-L2-L0…………………………………………………………
他们之中
L是RPC注浆管顶部与手推车顶部模具上表面之间的距离，即埋入衬里的RPC管的净长度，cm；
L0是固定法兰和手推车模板的厚度，厘米；
L1是穿过固定法兰和手推车的RPC管道的长度，厘米；
L2是定位法兰的厚度和定位法兰外壳的长度之和，cm；
L3是从定位法兰套管伸出的RPC注浆管的长度，厘米；
L4是预留的RPC灌浆管的总长度，cm。
在注浆管安装记录表中记录L4的长度，并计算L的长度。在注浆管安装记录表中记录每个注浆孔的总保留长度L4和埋入净长L以及相关数据。有关记录表，请参阅附录F。
将定位法兰安装在固定法兰上，然后将制造的RPC管穿过定位法兰，在该法兰上，交叉切口的一端紧贴防水板。定位法兰的外管与套管和注浆管固定管连接。
